ເຄື່ອງພັບກ່ອງອັດຕະໂນມັດ

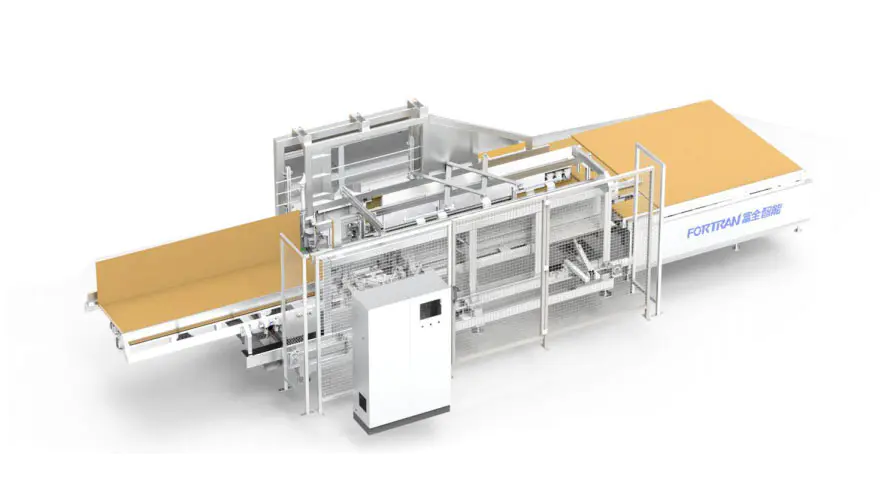

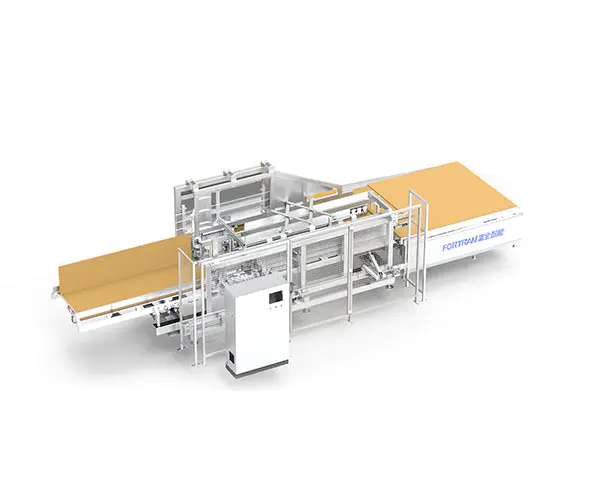

ຮູບພາບຂອງເຄື່ອງໂດຍລວມ

ພາລາມິເຕີອຸປະກອນ

ຂະຫນາດພາຍນອກ l * w * h (ມມ)	ນ້ໍາຫນັກຂອງຕົວເອງ (ກິໂລ)	ການສະຫນອງພະລັງງານ (KW)	ການຖ່າຍທອດພາລະ (ກິໂລ)	ຄວາມສູງເຮັດວຽກ (ມມ)
9760 * 3550 * 2500	ປະມານ 3700	4.5kw (ຍົກເວັ້ນຫນ່ວຍງານ gluing)	50	830 ± 40 (Undermined. ຂື້ນກັບລູກຄ້າ

ຂອບເຂດການປຸງແຕ່ງ

ລະດັບການປຸງແຕ່ງກ່ອງ Carton L (ມມ)	ລະດັບການປຸງແຕ່ງກ່ອງ W (ມມ)	ລະດັບການປຸງແຕ່ງກ່ອງ Carton H (ມມ)	ປະສິດທິພາບພັບ (ເວລາ / ນາທີ)	ຄວາມຫນາຂອງເຈ້ຍທີ່ມີຂົນແຂງ (ມມ)
400-2800	320-900	40-250	5-7	2.5-6

1 ອຸປະກອນເສີມຂະຫນາດໃຫຍ່: ເຄື່ອງຈັກໃນ servo - ສາຍແອວ; ສາຍແອວ synchonous - gardner - gardner;
2 ທໍ່ rack ໂດຍລວມແມ່ນເຊື່ອມໂລຫະແລະປຸງແຕ່ງໂດຍ gantry, ເຊິ່ງມີຄວາມຖືກຕ້ອງສູງ, ຫນ້າເຊື່ອຖື.
3 ກົນໄກເສັ້ນຊື່ຂອງເຄື່ອງພັບກ່ອງພັບແມ່ນຖືກນໍາພາໂດຍຄວາມສໍາຄັນຄູ່ມືຄູ່ມືຄູ່ມືທີ່ຫນ້າເຊື່ອຖື, ເຊິ່ງມີຄວາມຫນ້າເຊື່ອຖືແລະທົນທານສູງ.
4 ເຈ້ຍສົ່ງຕໍ່ເຕະບານດູດຊືມທີ່ຮັບຮອງເອົາລົດຈັກ servo ທີ່ມີຄວາມແມ່ນຍໍາສູງ, ເຊິ່ງງ່າຍຕໍ່ການຄວບຄຸມແລະສາມາດປັບປຸງຄວາມຖືກຕ້ອງຂອງອຸປະກອນ;

5 ເຄື່ອງສາມາດໃຊ້ໄດ້ຢ່າງດຽວຫຼືປະສົມປະສານກັບສາຍການຫຸ້ມຫໍ່ທີ່ກໍານົດເອງ. ວິທີການນໍາໃຊ້ແມ່ນປ່ຽນແປງແລະປ່ຽນແປງໄດ້

1 ການນໍາໃຊ້

A. ເຄື່ອງພັບກ່ອງອັດຕະໂນມັດນີ້ຖືກໃຊ້ໃນກ່ອງໃສ່ໃນປ່ອງ;
B. ອຸປະກອນນີ້ໃຊ້ໃນການຜະລິດກ່ອງ M / A-0410 Cartons Model;
C. ຫນ້າທໍາອິດ, ມາດວາງແຜນ carton ໄດ້, ໃຫ້ກົດຂະຫນາດຂາເຂົ້າທີ່ສອດຄ້ອງກັນແລະເລີ່ມຕົ້ນ, ແລະໃສ່ອຸປະກອນຕ່າງໆເພື່ອເຮັດກ່ອງໂດຍອັດຕະໂນມັດ.

2 ພາບລວມຂອງຫຼັກການເຮັດວຽກ

ອຸປະກອນທັງຫມົດແມ່ນແບ່ງອອກເປັນຫ້າພາກສ່ວນ: ກົນໄກເວທີການໃຫ້ອາຫານ, ກົນໄກພາສາມາດຕະການພັບ, ກົນໄກການພັບດ້ານມືຖື, ແລະລະບົບສາຍສົ່ງ Median ກົນໄກ:

A. ເມື່ອເຮັດວຽກ, ການນໍາໃຊ້ຫນ້າຈໍປະຕິບັດງານທີ່ເຫມາະສົມກັບຂະຫນາດຂອງກ່ອງພັບ; ຫຼັງຈາກທີ່ຕໍາແຫນ່ງກຽມພ້ອມແລ້ວ, ຫຼັງຈາກທີ່ຜິວຫນັງເລີ່ມຕົ້ນແລະກົດປຸ່ມດ້ານຂ້າງສີຂຽວເພື່ອເລີ່ມຕົ້ນການດູດນ້ໍາໃນອັດຕະໂນມັດ

B. ເຕະບານດູດຊືມຜິວຫນັງເຈ້ຍລົງໃນສ່ວນພັບ, ແລະຫຼັງຈາກນັ້ນມີການສີດພົ່ນເຂົ້າໄປໃນຕໍາແຫນ່ງທີ່ມີການສີດພົ່ນລົງໂດຍອັດຕະໂນມັດ, ແລະຕໍາແຫນ່ງພັບທີ່ສະແດງອອກໂດຍອັດຕະໂນມັດ.

C. ຫຼັງຈາກກ່ອງພັບດ້ານຫນ້າສຸດທ້າຍໄປຮອດຕໍາແຫນ່ງທີ່ກໍານົດໄວ້, ຫຼັງຈາກຄວາມກົດດັນຂອງກະບອກອອກ, ແລະຖ້ວຍຕົ້ນກໍາເນີດ, ແລະຈອກດູດຊືມຢູ່ດ້ານຫຼັງຂອງເຈ້ຍແລະລໍຖ້າມັນ; ຫຼັງຈາກຂ້າງບ່ອນຄົງທີ່ແລະແຂບທີ່ເຄື່ອນຍ້າຍໄປເຮັດວຽກໃນເວລາດຽວກັນ, ກຸ່ມ Flip ໄດ້ຖືກປັບໃຫມ່ພາຍຫຼັງສໍາເລັດແລ້ວ; ຈອກດູດສົບກັບຄືນໄປບ່ອນເຮັດໃຫ້ຜິວຫນັງເຈ້ຍສົ່ງຕໍ່ໄປທີ່ທ່າແມ່ພິມຂອງກ່ອງພັບດ້ານຫຼັງ, ແລະສີດພົ່ນລົງໃສ່ຕໍາແຫນ່ງທີ່ກໍານົດໂດຍອັດຕະໂນມັດ;

D. ຫຼັງຈາກກ່ອງພັບດ້ານຫຼັງໄດ້ໄປຮອດຕໍາແຫນ່ງທີ່ກໍານົດໄວ້, ຫຼັງຈາກການກົດປຸ່ມທີ່ກໍານົດໄວ້ແລ້ວແລະຕັ້ງຄ່າພັບທີ່ກໍາລັງຈະເຮັດໃຫ້ສໍາເລັດແລະຕັ້ງຄ່າໃຫມ່: ເຄື່ອງຫມາຍການເຄື່ອນທີ່

3 ໂຄງສ້າງທີ່ເປັນປະໂຫຍດ "

ເລກ Serial	ຊື່	ຄຸນລັກສະນະທີ່ໂດດເດັ່ນ	ແບບ

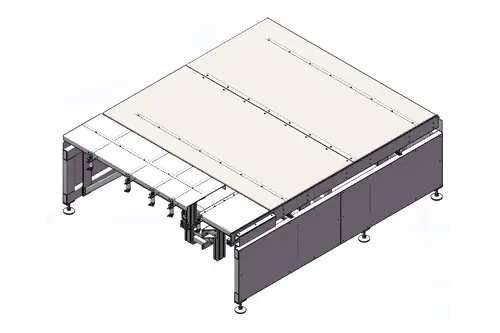

1	ໂຄງສ້າງຕາຕະລາງການໃຫ້ອາຫານ	ຕາຕະລາງວັດສະດຸດ້ານຫນ້າແມ່ນຕັ້ງຢູ່ທີ່ຕໍາແຫນ່ງກະດານຮາບພຽງ, ແລະກະບອກສູບທີ່ຍົກແລະເຂັມ

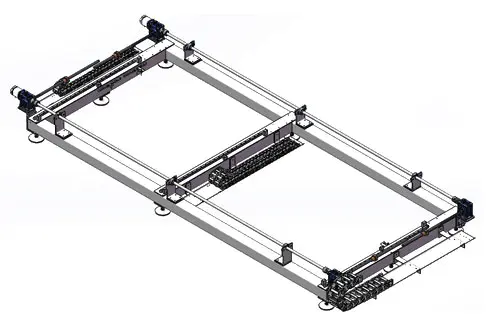

2	ໂຄງສ້າງຖານ rack	ພື້ນຖານຂອງ Rack Mainframe, ການຄວບຄຸມການເຊື່ອມຕໍ່ Servo Motor Servo Mobile Mobile Mobile Motheism ແລະກົນໄກການຂັບ Median ແມ່ນຖືກຕ້ອງກວ່າ;

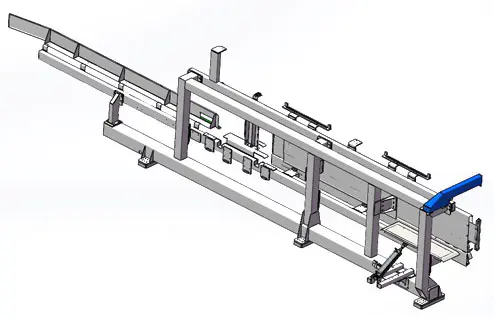

3	ຊຸດ rack ຂ້າງທີ່ມີກໍານົດ	ກອບພັບດ້ານຂ້າງ, ພັບກະບອກສຽງສັ້ນ, ຄູ່ມືການເຊື່ອມໂລຫະທີ່ມີຄວາມຖືກຕ້ອງ; ຄວາມຖືກຕ້ອງຂອງການບໍລິການສູງ, ຮັບປະກັນຊີວິດການບໍລິການຍາວນານແລະສະຖຽນລະພາບຂອງອຸປະກອນ;

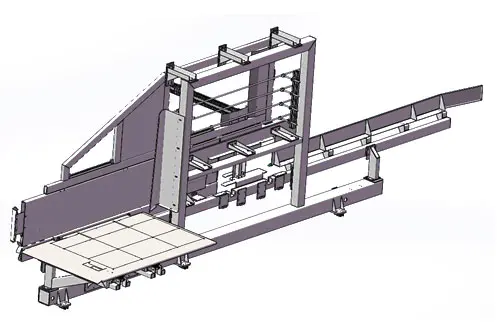

4	ຊຸດ Rack Rack Side Side	ການເຄື່ອນຍ້າຍທີ່ເຄື່ອນທີ່ຢູ່ດ້ານຂ້າງ, ພັບກະບອກສຽງຍາວ, ຄູ່ມືການເຊື່ອມໂລຫະທີ່ຖືກຕ້ອງ, ຄວາມຖືກຕ້ອງຂອງການບໍລິການສູງ, ຮັບປະກັນຊີວິດການບໍລິການຍາວນານແລະສະຖຽນລະພາບຂອງອຸປະກອນ;

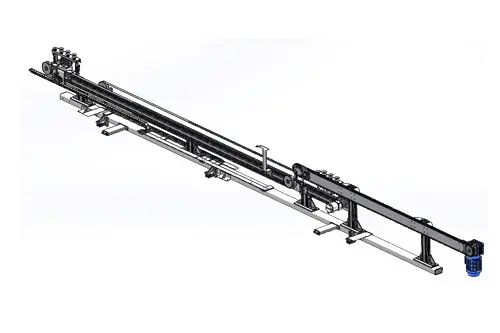

5	ຫ້າສ່ວນຂອງກົນໄກການຂັບລົດ Median	ການຄວບຄຸມການຄວບຄຸມ Servo, ກຸ່ມການດູດຊືມກາງຂັບເຄື່ອນການເຄື່ອນໄຫວຂອງຜິວຫນັງເຈ້ຍ, ເຄື່ອງຈັກລົງຂາວເຮັດໃຫ້ລະບົບຕ່ອງໂສ້ຂັບລົດດ້ວຍການລົງຂາວ.

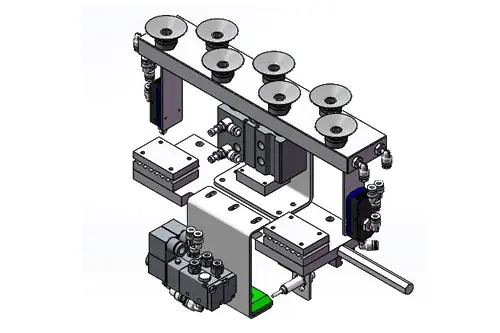

6	ກຸ່ມເຕະບານຊຸດກາງລະດັບກາງ	ສາຍແອວຂອງມໍເຕີ servo ຂັບເຄື່ອນການເຄື່ອນໄຫວ, ກະບອກສຽງຈະສູງຂື້ນ, ແລະເຄື່ອງດູດນ້ໍາທີ່ດູດຊຶມ, ການດໍາເນີນງານແລະການດໍາເນີນງານແລະການດໍາເນີນງານແລະການດໍາເນີນງານແລະການດໍາເນີນງານດ້ານ

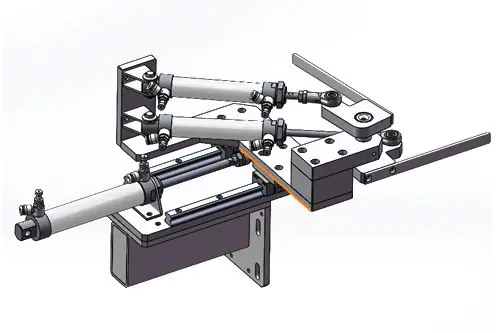

7	ກຸ່ມການຂະຫຍາຍຕົວພັບ	ການຂະຫຍາຍຕົວກະບອກດ້ານຫນ້າແລະດ້ານຫລັງຮ່ວມມືກັບໄຟຟ້າທີ່ຈະຍ້າຍອອກແລະກັນແລະກັນ, ແລະກົນໄກການຈັດກຸ່ມ singsing swoning ຂອງສະເພາະແລະຂະຫນາດທີ່ແຕກຕ່າງກັນ;

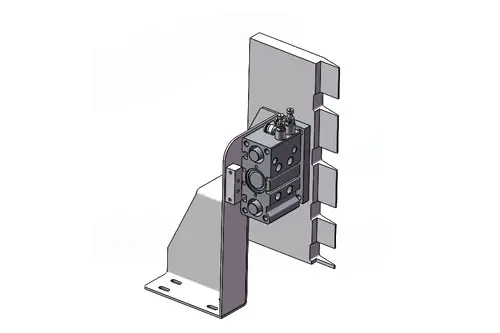

8	ກົດປຸ່ມ Plat	ກະບອກສູບທີ່ຂະຫຍາຍໄປກ່ອນແລະຫຼັງຈາກນັ້ນ, ແລະປະຕິບັດໃນການໂຄ້ງຂອງຫູເພື່ອເຮັດໃຫ້ກ່ອງກົງລົງໄປໃນມຸມຂວາ;

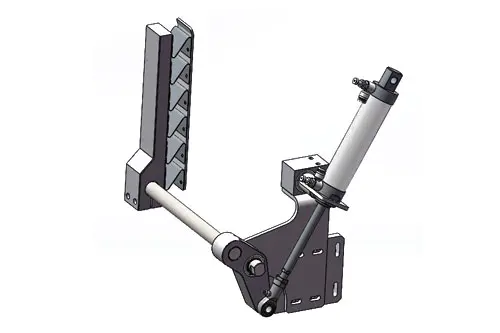

9	ກຸ່ມຂ້າງຄຽງ	ມັນສ່ວນໃຫຍ່ແມ່ນຮັບຜິດຊອບໃນການກົດດ້ານຫນ້າແລະດ້ານຫຼັງຂອງກະດານຂ້າງເທິງ, ແລະການສົ່ງຕໍ່ສົ່ງກະແສໄຟຟ້າທໍ່ລະບາຍກະບອກສູບ, ເພື່ອວ່າຈະເຮັດໃຫ້ແຂນ swelter ຮ້ອນແລະຫມັ້ນຄົງ;

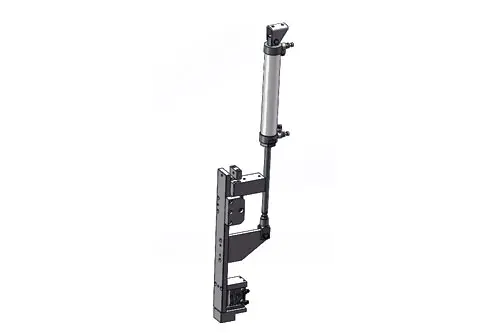

10	ກຸ່ມບ່ອນນັ່ງແຂນແຂນແຂນ	ການຂະຫຍາຍການຂັບລົດກະບອກເຮັດໃຫ້ມີແຂນ swing. ຫຼັງຈາກແຂນ swing ແມ່ນຕັ້ງຢູ່ໃນມຸມຂວາ, ກະບອກຄວາມກົດດັນດ້ານລຸ່ມ clamps ຜິວຫນັງເຈ້ຍ, ໂດຍການບີບອັດກຸ່ມທີ່ເຮັດໃຫ້ຫນຽວແລະມີຄວາມຫມັ້ນຄົງແລະຫມັ້ນຄົງ;

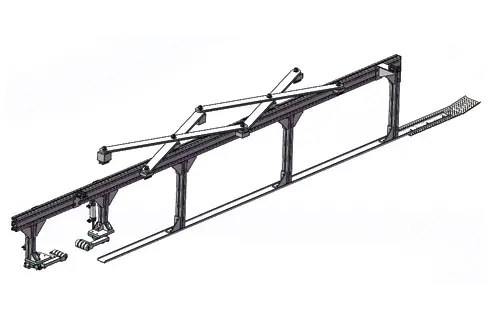

11	ກຸ່ມລະດັບກາງຂອງກຸ່ມ Press Press	ແຂນຍາວ Switch ທີ່ຍາວນານກັບຕໍາແຫນ່ງຄູ່ມືການອັດຕະໂນມັດໃນກາງຂອງແຂນດ້ານຫນ້າແລະດ້ານຫລັງຂອງການຊ່ວຍເຫຼືອຂອງເຈ້ຍ.

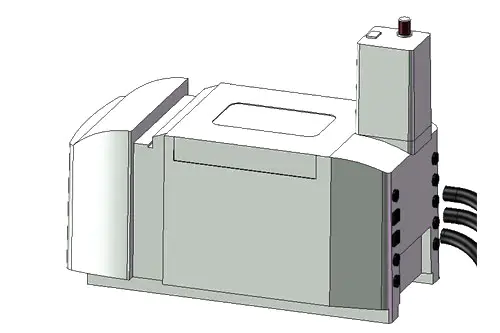

12	ລະບົບເຄື່ອງກາວ	ໃນລະບົບເຄື່ອງກາວ, ພວກເຮົາໃຊ້ອຸປະກອນເສີມທີ່ປະກອບເຂົ້າທີ່ສົມບູນຂອງຊຸດເຄື່ອງທີ່ນໍາເຂົ້າຢ່າງສົມບູນ, ເຊິ່ງສາມາດຮັບຮູ້ການສີດພົ່ນກາວຢ່າງຕໍ່ເນື່ອງ, ຫນ້າທີ່ປະຕິບັດງານແລະການປະຕິບັດງານທີ່ງ່າຍດາຍ;

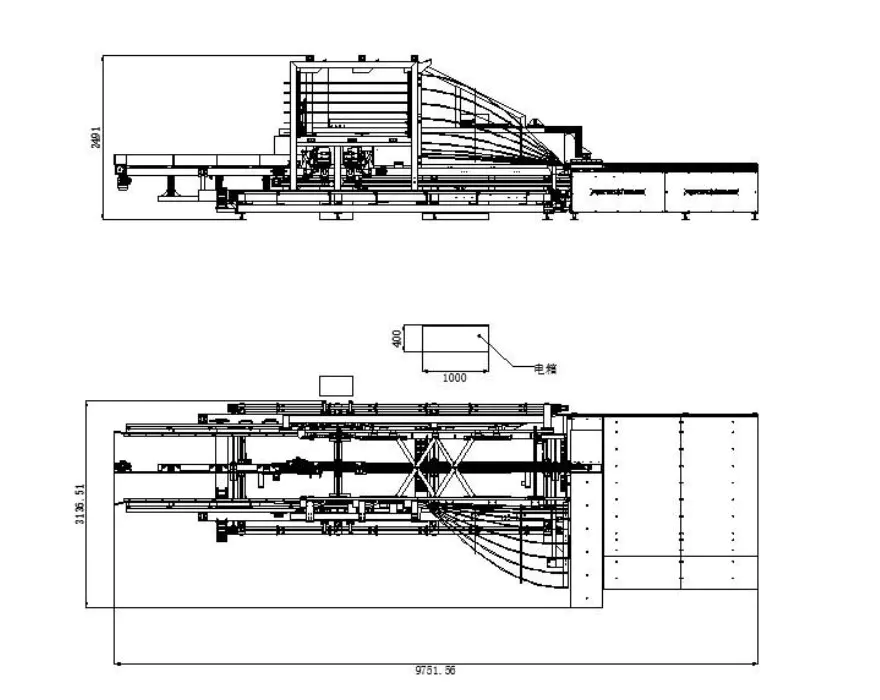

ສາມມຸມມອງ (ບໍ່ໄດ້ກໍານົດເພາະວ່າຂະຫນາດປ່ຽນແປງຕາມພາລາມິເຕີ)

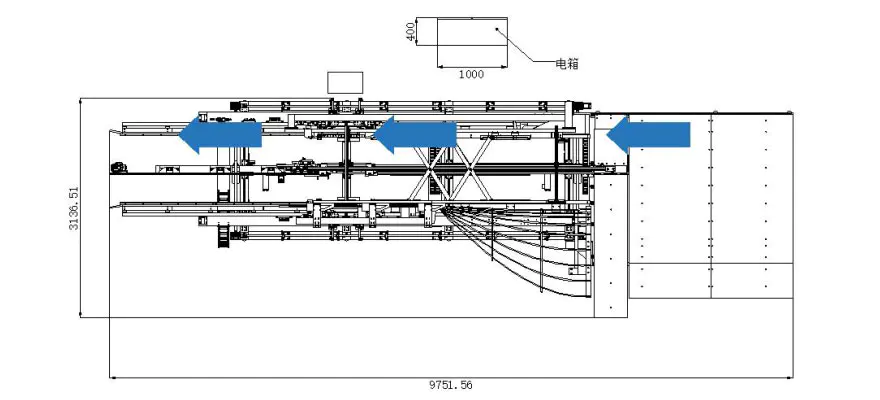

ແຜນວາດແບບແຜນການຂອງຮູບແບບການຜະລິດ (UndeTermined ເພາະວ່າຂະຫນາດ ປ່ຽນແປງຕາມຕົວກໍານົດການ)
