ເຄື່ອງຕັດເຈ້ຍຄວາມໄວສູງໂດຍອັດຕະໂນມັດ

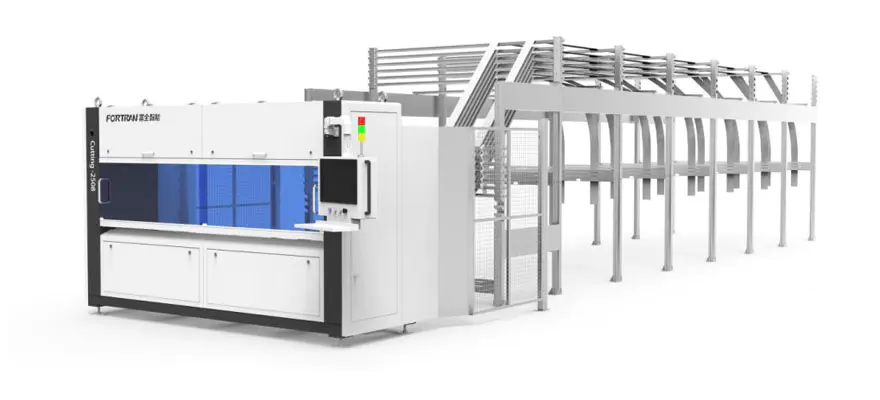

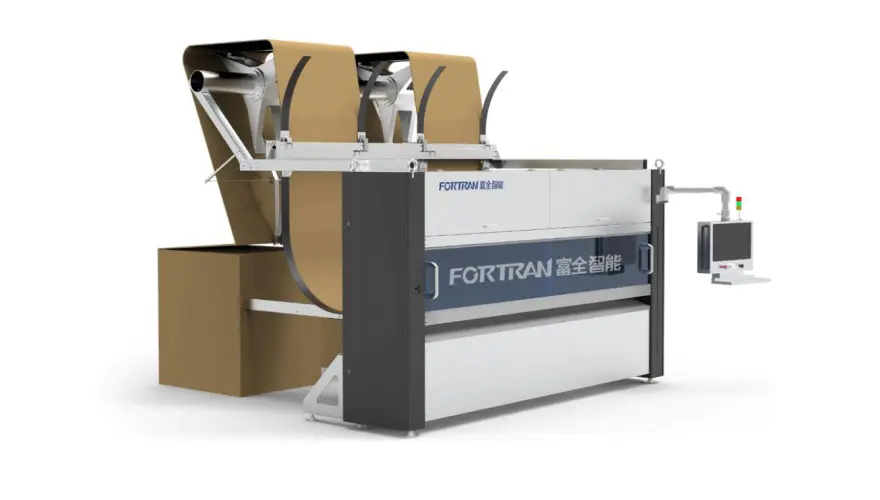

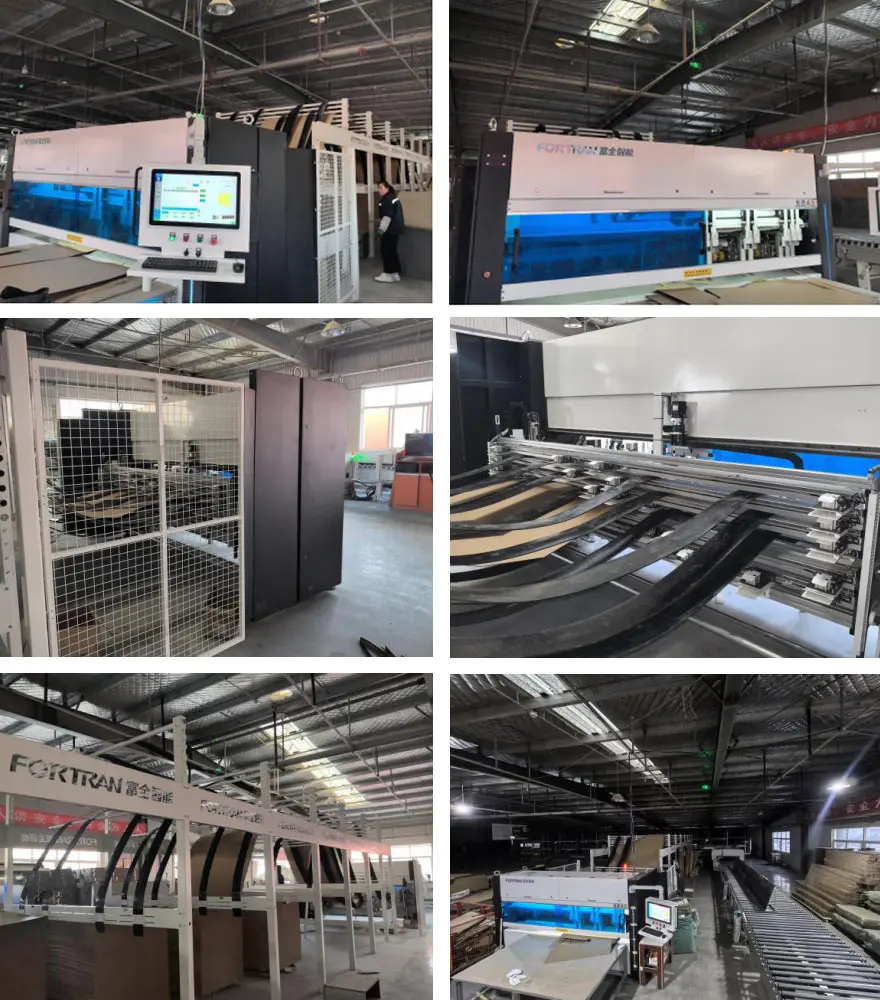

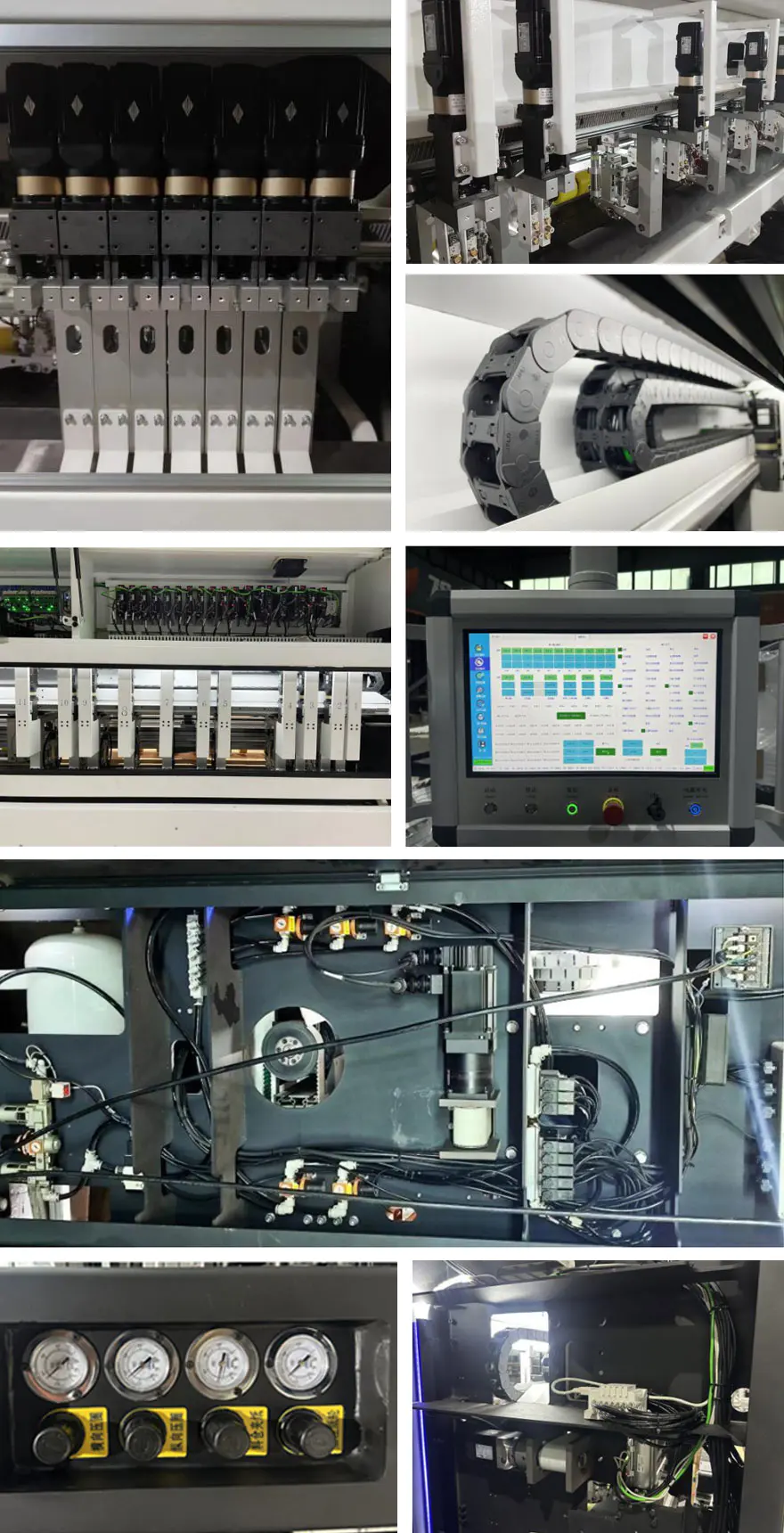

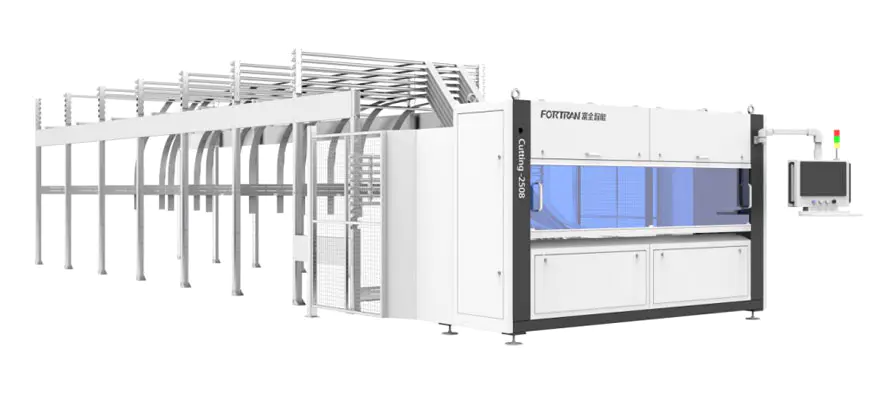

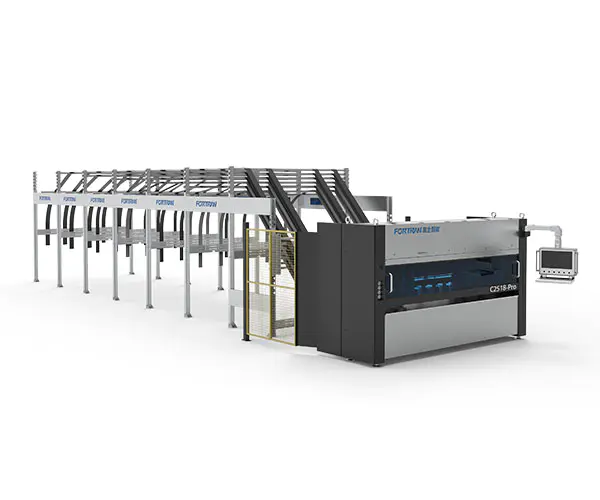

ຮູບພາບເຄື່ອງ

ສະເພາະຂອງເຄື່ອງຈັກ

ຂະຫນາດ l * w * h (ມມ)	ຂໍ້ມູນສະເພາະພື້ນຖານ	ການສະຫນອງພະລັງງານ (kw)	ຄວາມໄວຕັດ (m / ນາທີ)	ຄວາມສູງເຮັດວຽກ (ມມ)
14750 * 4040 * 3000	ມີດມີດ, ມີດມີດ, ມີຄວາມຫມາຍແນວນອນ, ການຄວບຄຸມເຕັມຮູບແບບ servo, ມີ 6 ວາລະສານ	5.8	0-120	850

ຕົວກໍານົດການປະມວນຜົນ

min. ຄວາມຍາວຕັດ l (mm)	ສູງສຸດທີ່ເຄຍ. ຕັດຄວາມກວ້າງ W (ມມ)	ຄວາມຫນາຂອງການຕັດສໍາລັບເຈ້ຍ H (ມມ)	ຄວາມແມ່ນຍໍາຂອງສະຖານທີ່ຍາວ (MM)	ປະສິດທິພາບ (pcs / min)
300	2550	2-7	± 1.5	0-12

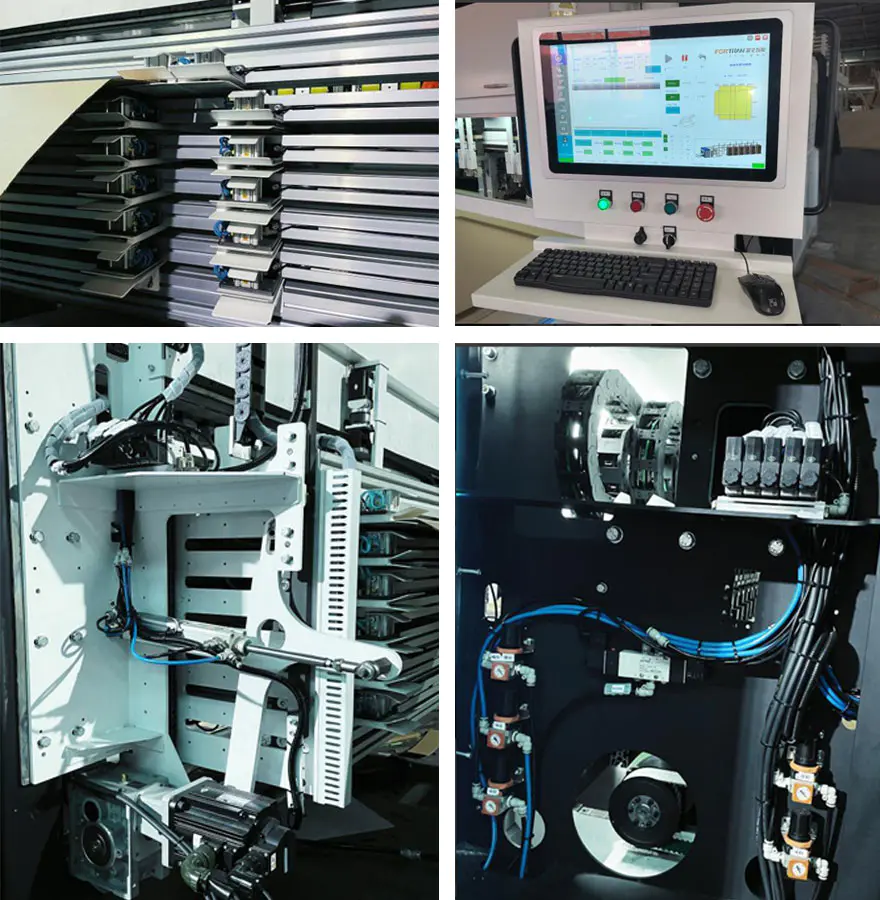

ລາຍລະອຽດທົ່ວໄປ

ເຄື່ອງຕັດເຈ້ຍຄວາມໄວສູງແບບອັດຕະໂນມັດແບບອັດຕະໂນມັດ ການຕັດກັນຂ້າມທາງຂວາງແລະທາງຍາວ, ແລະຕັດການປະມວນຜົນໃນເຈ້ຍທີ່ມີຄວາມຍາວສາມາດເຮັດໃຫ້ການຜະລິດແລະປັບແຕ່ງ ການຜະລິດ. ເຄື່ອງສາມາດຖືກນໍາໃຊ້ເປັນຫນ່ວຍສະກົດຫລືສ່ວນໃນເບື້ອງຕົ້ນຂອງເສັ້ນຫຸ້ມຫໍ່.

ບໍ່.	ລາຍການ	ຄຸນນະສົມບັດ
1	rack ເກັບຮັກສາເຈ້ຍ	ກະດານເກັບມ້ຽນເຈ້ຍແມ່ນຜະລິດຈາກແຜ່ນເຫຼັກທີ່ຖືກລ້າງແລະປຸງແຕ່ງໂດຍ ໂຄ້ງ. ມັນມີໂຄງສ້າງທີ່ລຽບງ່າຍ, ການກໍ່ສ້າງທີ່ຫນ້າເຊື່ອຖື, ແລະຖືກປະຕິບັດດ້ວຍຄວາມເຢັນ ການສະແດງຮູບຮ່າງທີ່ຫນ້າສົນໃຈແລະມີຮູບລັກສະນະທີ່ຫນ້າສົນໃຈແລະຄວາມຕ້ານທານທີ່ຫຍາບຄາຍທີ່ດີເລີດ. ການຕັ້ງຄ່າມາດຕະຖານລວມມີ 6 ຫ້ອງເກັບມ້ຽນເຈ້ຍ 6 ຫນ່ວຍ, ເຊິ່ງສາມາດເປັນໄດ້ ປັບຕາມຄວາມຕ້ອງການຂອງລູກຄ້າທີ່ແຕກຕ່າງກັນ, ສະເຫນີຄວາມຍືດຫຍຸ່ນສູງແລະແຂງແຮງ ການປັບຕົວ.
2	ໂຄງສ້າງຂອງກອບ	ກອບແມ່ນຜະລິດໂດຍເຄື່ອງຈັກທີ່ຊັດເຈນຫຼັງຈາກເຊື່ອມໂລຫະມຸມສາກ ທໍ່ແລະແຜ່ນເຫຼັກ. ມັນຮັບປະກັນຄວາມຖືກຕ້ອງຂອງການປະຊຸມແລະການດໍາເນີນງານທີ່ສູງ, ຮັບປະກັນຊີວິດການບໍລິການຍາວນານແລະຄວາມຫມັ້ນຄົງທີ່ດີເລີດຂອງອຸປະກອນ.

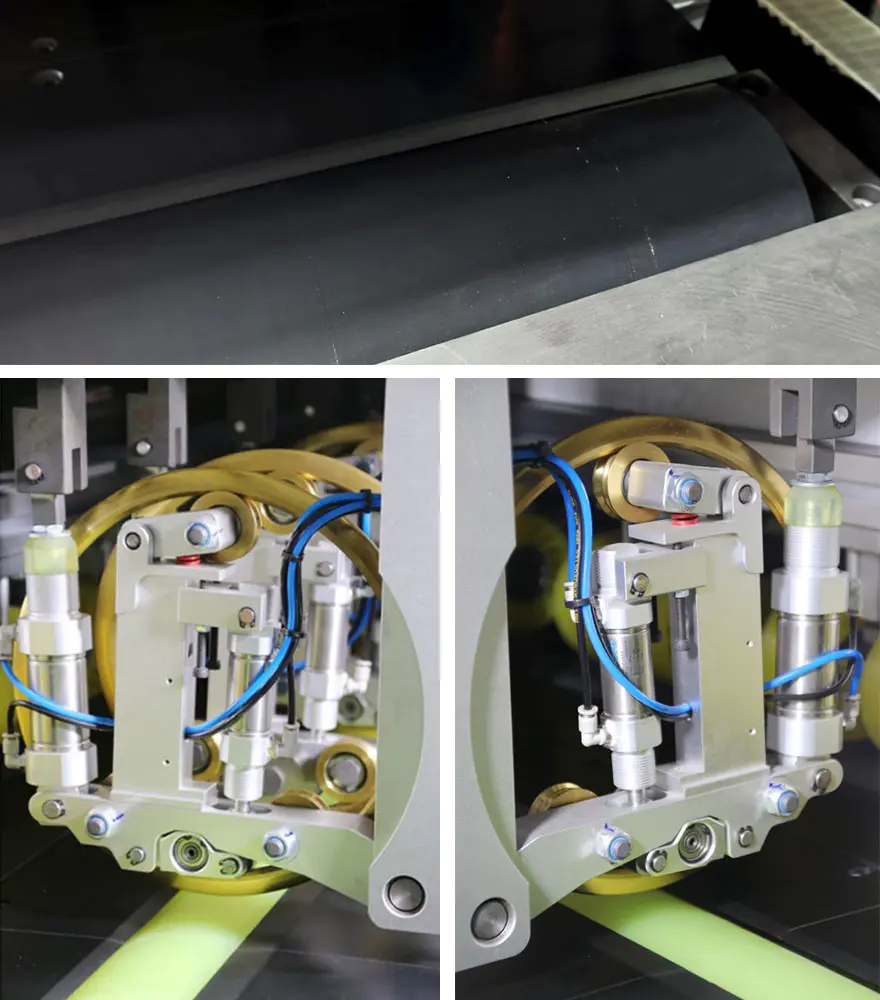

3	ກົນໄກການຂັບຂີ່	roller ຄວາມດັນຂອງອາຫານແມ່ນເຮັດດ້ວຍວັດສະດຸ pu, ເຊິ່ງມີຫນ້າດິນທີ່ສົດໃສແລະຫນ້າສົນໃຈ ມີຄວາມຂັດແຍ້ງສູງ. ປະສິດທິຜົນນີ້ຊ່ວຍເພີ່ມຄວາມຫນ້າເຊື່ອຖືຂອງການຖ່າຍທອດຂອງການຂົນສົ່ງເຈ້ຍ. ໃນຂະນະດຽວກັນ, ກອງກໍາລັງເຈາະແມ່ນໄດ້ຖືກ isimorted ຈາກປະເທດເຢຍລະມັນແລະມີຄວາມທົນທານສູງ.
4	ໂຄງສ້າງຂ້າມໄມ້	ພະລັງງານແມ່ນສະຫນອງໃຫ້ໂດຍຄວາມປອດໄພໃນມໍເຕີ servo ທີ່ມີຄວາມຊັດເຈນບວກກັບການຫຼຸດຜ່ອນ ແລະກົນໄກການແຂ່ງຂັນທີ່ມີຢູ່, ເຊິ່ງບັນລຸໄດ້ສູງກ
5	ຫົວຫນ່ວຍຕັດຍາວ	ກົນໄກນີ້ແມ່ນປະກອບຕົ້ນຕໍຂອງ 7 ຊຸດຂອງຜູ້ຖືມີດ. ການຕັ້ງຄ່າມີດຂອງ 7 + 1 ອະນຸຍາດໃຫ້ຕັດສິນຄ້າທົ່ວໄປໃນຫ້ອງປະເພດຂອງກ່ອງ 410 ແລະ 411. ມັນຖືກອອກແບບມາເພື່ອຕອບສະຫນອງ ຄວາມຕ້ອງການຂອງການປະຕິບັດງານທີ່ມີປະສິດທິພາບສູງໃນຂະນະທີ່ຮັບປະກັນຄວາມທົນທານ;

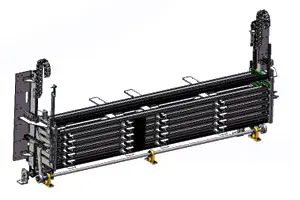

6	ອຸປະກອນເກັບຂໍ້ມູນທີ່ສາມາດປັບໄດ້	ທັງສອງສົ້ນຂອງເມນບອດໂດຍ cnc machining ກັບ ຮັບປະກັນດ້ານຄຽງຂະຫນານ, ການນໍາໃຊ້ຄວາມເຂັ້ມແຂງສູງ ລະບົບຕ່ອງໂສ້ຂຶ້ນແລະລົງເພື່ອຮັບປະກັນຄວາມປອດໄພແລະຄວາມຫນ້າເຊື່ອຖື ບໍ່ໃຫ້ຂ້າມແຂ້ວ, ເພື່ອປັບປຸງຄວາມຖືກຕ້ອງ ແລະປະສິດທິພາບຂອງການປະຕິບັດງານ, ພວກເຮົາໃຊ້ຄວາມແມ່ນຍໍາສູງ ເຄື່ອງເກຍເກຍເກຍທີ່ມີຄວາມວ່ອງໄວສູງ ມໍເຕີບໍລິການ; ເພື່ອປັບປຸງອັດຕາການນໍາໃຊ້ ຂອງເຈ້ຍ, ພວກເຮົາໄດ້ກໍານົດສະຖາບັນນີ້ເປັນຫ້ອງສະຫມຸດ 5 ເຈ້ຍ, ເຊິ່ງສາມາດເພີ່ມຂື້ນຫຼືຫຼຸດລົງຕາມ ຄວາມຕ້ອງການຂອງລູກຄ້າທີ່ແຕກຕ່າງກັນ, ສະດວກແລະວ່ອງໄວ, ແລະ ການປັບຕົວທີ່ເຂັ້ມແຂງ;

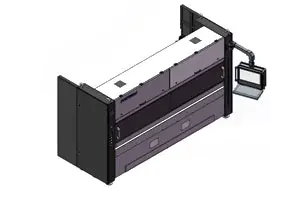

7	ເກາະ	ຫນ້າທີ່ຫຼັກແມ່ນການຕົກແຕ່ງເຄື່ອງຈັກ ຕົວຂອງມັນເອງ. ການປົກຫຸ້ມຂອງການປ້ອງກັນພາຍນອກຈະຖືກເພີ່ມເຂົ້າໃນ ເຄື່ອງຫຸ້ມຫໍ່ຂອງເຄື່ອງແມ່ນໄດ້ຮັບການປິ່ນປົວດ້ວຍພາດສະຕິກ ການສີດພົ່ນ, ເຊິ່ງເຮັດໃຫ້ມັນມີຄວາມລຶກລັບ ກະລຸນາ, ລະອຽດອ່ອນແລະທົນທານຕໍ່ການທາສີ chipping.the ປ່ອງຢ້ຽມການສັງເກດການຢູ່ທາງຫນ້າ ຂອງເຄື່ອງແມ່ນເຮັດດ້ວຍເອກະສານ acrylic, ເຊິ່ງ ໃຫ້ມັນເປັນຮູບລັກສະນະທີ່ຫນ້າສົນໃຈແລະສະຫງ່າງາມ, ເປັນ ດີເທົ່າກັບຄວາມເຄັ່ງຕຶງສູງແລະຕ້ານທານກັບ shattering.

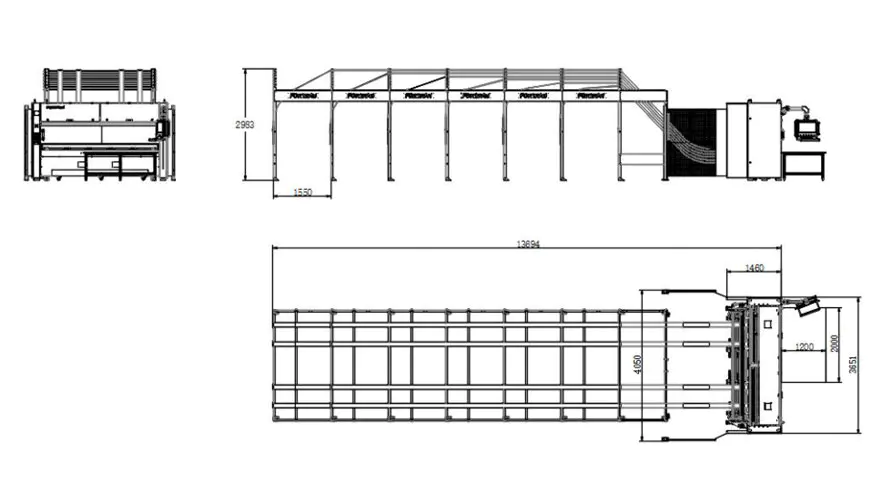

ຮູບແຕ້ມສາມມຸມມອງ

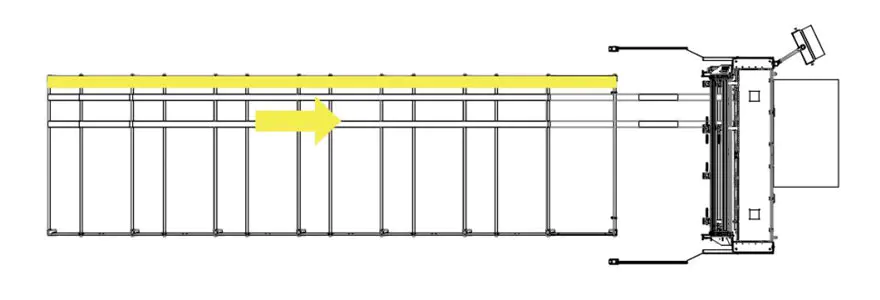

ແຜນວາດແບບແຜນການຂອງຮູບແບບຂະບວນການການຜະລິດ

ຄວາມຕ້ອງການຂອງບໍລິໂພກ

1. ການປະຕິບັດສໍາລັບເຈ້ຍທີ່ມີອາກາດຢູ່ສະຖານີລ້ຽງ

ຄວາມກວ້າງຂອງເຈ້ຍເຈ້ຍ corrugated: 400-2550 ມມ;
ຄວາມກວ້າງຂອງ b.total ຂອງເຈ້ຍທີ່ຕິດກັນຢູ່ຂ້າງ: ສູງສຸດ: ສູງສຸດ 2550 ມມ;
ຄວາມສູງ C.Staking, ລວມທັງ Pallet 120 mm: ສູງສຸດ 1300 ມມ;
d.stacking Width, ສູງສຸດ: 1300 ມມ; ຄວາມຍາວຂອງເຈ້ຍທີ່ຕິດຢູ່ໃນຈຸດທີ່ມີການລົງຂາວ: ຕ່ໍາສຸດ 300mm;
E.longitudalinal ຄວາມອົດທົນສໍາລັບການຕັດຄວາມຍາວທີ່ມີກໍານົດ: ສູງສຸດ 0.5%; ຄວາມທົນທານດ້ານ transverse ສໍາລັບການຕັດຄວາມຍາວທີ່ມີກໍານົດ: ສູງສຸດ± 2.0 ມມ;
F.CorruGated Knessness: 2-7 ມມ, ± 0.2 ມມ; ຄຸນນະພາບຂອງວັດຖຸດິບສູງສຸດເຖິງ 2.30 BC (ອີງຕາມມາດຕະຖານ DIN 55468 ມາດຕະຖານ);
G.The ຄຸນນະພາບຂອງ Cardboard ປະຕິບັດຕາມມາດຕະຖານ DIN 55468;
H.Swyle Corrugated, ຄວາມຫນາສູງສຸດປະມານ 4 ມມ (ຄຸນນະພາບ: 1.10-1.40); ສອງຊັ້ນ corrugated, ຄວາມຫນາສູງສຸດຂອງປະມານ 7 ມມ.

2. ປະເພດກ່ອງ

ເລກ Serial	ຊື່	ຮູບ	ທິດທາງດ້ານອາຫານເຈ້ຍ	ຂະຫນາດຕ່ໍາສຸດ
1	ກ່ອງທໍາມະດາ		ຕາມລວງຍາວ	ຄວາມຍາວ: ຕ່ໍາສຸດ 400mm ຄວາມກວ້າງ: ຕ່ໍາສຸດ 36mm ຄວາມສູງ: ຕ່ໍາສຸດ 225mm
2	ກ່ອງທໍາມະດາ		ຕາມລວງຍາວ	ຄວາມຍາວ: ຕ່ໍາສຸດ 400mm ຄວາມກວ້າງ: ຕ່ໍາສຸດ 36mm ຄວາມສູງ: ຕ່ໍາສຸດ 225mm
3	ປົກຄຸມໂລກ		ຕາມລວງຍາວ	ຄວາມຍາວ: ຕ່ໍາສຸດ 400mm ຄວາມກວ້າງ: ຕ່ໍາສຸດ 225mm ຄວາມສູງ: ຕ່ໍາສຸດ 18 ມມ
4	ປ່ອງຕາກາງກາງ		ຕາມລວງຍາວ	ຄວາມຍາວ: ຕ່ໍາສຸດ 400mm ຄວາມກວ້າງ: ຕ່ໍາສຸດ 450mm ຄວາມສູງ: ຕ່ໍາສຸດ 18 ມມ
5	ປ່ອງຕາກາງກາງ		ຕາມລວງຍາວ	ຄວາມຍາວ: ຕ່ໍາສຸດ 400mm ຄວາມສູງ: ຕ່ໍາສຸດ 450mm ຄວາມສູງ: ຕ່ໍາສຸດ 18 ມມ
6	ກ່ອງທັງຫມົດ		ຕາມລວງຍາວ	ຄວາມຍາວ: ຕ່ໍາສຸດ 400mm ຄວາມສູງ: ຕ່ໍາສຸດ 225mm ຄວາມສູງ: ຕ່ໍາສຸດ 18 ມມ
7	ປ່ອງຕາກາງກາງ		ຕາມລວງຍາວ	ຄວາມຍາວ: ຕ່ໍາສຸດ 400mm ຄວາມສູງ: ຕ່ໍາສຸດ 450mm ຄວາມສູງ: ຕ່ໍາສຸດ 18 ມມ
8	ກະດານມົນທົນ		ຕາມລວງຍາວ	ຄວາມຍາວ: ຕ່ໍາສຸດ 400mm ຄວາມສູງ: ຕ່ໍາສຸດ 18 ມມ

ບັນຊີລາຍຊື່ຂອງການຕັ້ງຄ່າສ່ວນປະກອບຫຼັກ

ບໍ່.	ລາຍການ	ຂໍ້ມູນສະເພາະ	q'ty	ລືຊັນ
1	ຫນ່ວຍບັນພາ		7 ຊຸດ	ປະລິມານດັ່ງກ່າວສາມາດປັບແຕ່ງຕາມຄວາມຕ້ອງການ
2	ຫົວຂໍ້ແຜ່ນໃບຄ້າຍຄືແນວນອນ		1 ຊຸດ
3	ສະພາ		3 pcs
5	ສາຍແອວສົ່ງຂ້າມ		1 pcs
6	ສາຍແອວ synchronous		2 pcs
7	Trace Servo Motor		2 ຊຸດ
8	Recraction Sumrity		2 ຊຸດ
9	ການເກັບຮັກສາ servo servo servo		1 ຊຸດ
10	ການເກັບຮັກສາການປັບຕົວ		1 ຊຸດ
11	ໃບມີດເຄື່ອນຍ້າຍ		7 ຊຸດ	ປະລິມານດັ່ງກ່າວສາມາດປັບແຕ່ງຕາມຄວາມຕ້ອງການ
12	Blade Mrearrer		7 ຊຸດ
13	ສ່ວນປະກອບ pneumatic		1 ຊຸດ
14	ກ່ອງຄວບຄຸມໄຟຟ້າ	-	-
15	ສ່ວນປະກອບໄຟຟ້າ	ເຊັນເຊີ photoelectric, ສາຍໄຟ, ເຄື່ອງສະທ້ອນແສງ, ສ່ວນປະກອບໄຟຟ້າ	-
16	ຜູ້ຄວບຄຸມ	ຄົນຂັບລົດ, firmware, ໂມດູນ	-

ລາຍຊື່ຊິ້ນສ່ວນທີ່ສວມໃສ່ແລະເຄື່ອງບໍລິໂພກ

1. ບັນຊີລາຍຊື່ໃນພາກສ່ວນທີ່ wearable

ບໍ່.	ລາຍການ	ຂໍ້ມູນສະເພາະ	ແນະນໍາໃຫ້ q'ty	ເລກ U8
1	ການໃຫ້ອາຫານ bushing shaft	PCM260-02-020-260	6
2	ການຊຸກຍູ້ bushing shaft	czj260-02-010-300	2
3	ສາຍແອວ Synchronous Synchlonous ທີ່ງຽບສະຫງົບດ້ວຍຫຼັກເຫຼັກ (xiet)	75-at10-6910	1
4	ປ່ຽງ solenoid	sy5120-5gzd-01	2
5	ແຜ່ນໃບຄ້າຍຄືφ66xφ16X0.8	PCM260-03-010-010	2
6	ປ່ຽງ solenoid	4N330C08B	1
7	ລົດພ່ວງ	hgh15ca	2
8	ຄວາມກົດດັນທີ່ຊັດເຈນຫຼຸດຜ່ອນວາວ	sdr20008Jn	2
9	ສາຍແອວ polyurethane seamless synchronous ທີ່ມີສາຍເຫຼັກ - ປະເພດງຽບ	at10x50XL1290	1
10	ສົ່ງຕໍ່	RXT-F01K D24	1
11	ຟິວ	5 * 20mm 0.1A	5
12	ຂອບເຂດຈໍາກັດ	XCK-N2145P20C	2
13	Sweximity Switch	ime12-06BPSZW2S	2
14	ສາຍແອວ polyurethane seamless synchronous ທີ່ມີສາຍເຫຼັກ - ປະເພດງຽບ	AT10X50XL920	1

ລາຍຊື່ບໍລິສັດທີ່ບໍລິໂພກ

1	ຕັດກະດາດ Power Power Roller Roller B	PCM260-01-020-300	1
2	ແຜ່ນໃບຄ້າຍຄືφ66xφ16X0.8	PCM260-03-010-010	2
3	ການໃຫ້ອາຫານ bushing shaft	PCM260-02-020-260	2
4	ການຊຸກຍູ້ bushing shaft	czj260-02-010-300	1
