ສະຖານີວັດແທກທີ່ສະຫຼາດ

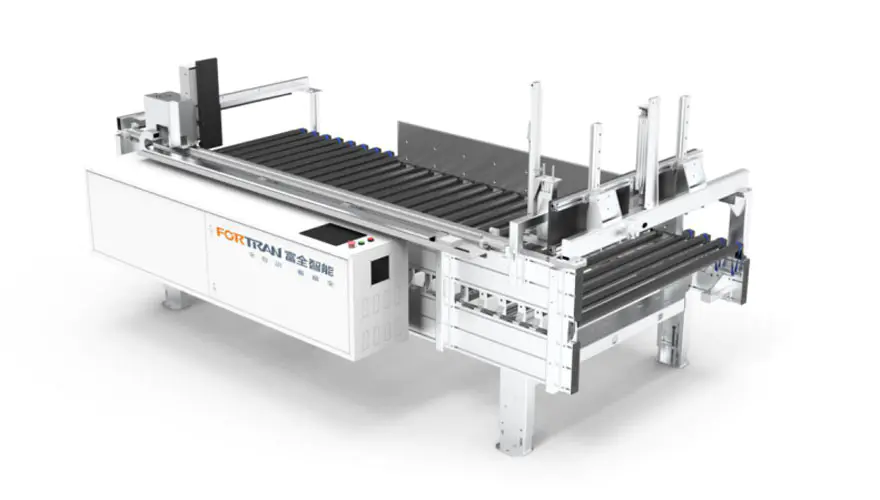

ຮູບພາບຂອງເຄື່ອງໂດຍລວມ

ພາລາມິເຕີອຸປະກອນ

dimenSionl ໂດຍລວມ * w * h (ມມ)	ອຸປະກອນຊັ່ງນໍ້າຫນັກ (ກິໂລ)	ການວັດແທກຄວາມສາມາດໃນການສົ່ງສິນຄ້າ (kg / ㎡)	ພະລັງງານທັງຫມົດ (KW)	ຄວາມເຊື່ອຫມັ້ນການວັດແທກ (ມມ)	ຄວາມສູງຂອງ Workbench (ມມ)
3500 * 1960 * 1800	800	50	2.25	± 0.5	800 ± 50

ຕົວກໍານົດການວັດແທກ

ໄລຍະປະມວນຜົນຄວາມຍາວຂອງກະດານ l (mm)	ລະດັບການປຸງແຕ່ງຄວາມກວ້າງຂອງກະດານ w (ມມ)	ຄວາມຫນາຂອງກະດານຄວາມຫນາຂອງລະດັບ H (ມມ)	ປະສິດທິພາບວັດແທກ (ເວລາ / ນາທີ)	ການຖ່າຍທອດຄວາມໄວ (m / ນາທີ)
350-2800	200-1200	18-250	4-6	0-35 (ຄວາມຖີ່ຂອງການປ່ຽນໃຈເຫລື້ອມໃສ)

1. ຕີນຖືກຕັດແລະເຈາະໂດຍເລເຊີ, ຮັບປະກັນຕໍາແຫນ່ງຂຸມທີ່ຊັດເຈນ. ພວກເຂົາງໍໂດຍເຄື່ອງໂຄ້ງ CNC ສໍາລັບມຸມທີ່ຖືກຕ້ອງ.
2. ສົ້ນຕີນແມ່ນເຮັດດ້ວຍແຜ່ນເຫຼັກທີ່ມີໃບໄມ້ດອງທີ່ມີແຜ່ນເຫຼັກເຢັນ. ຫຼັງຈາກການສັກຢາສັກແລະ sandblastic, ພວກມັນແມ່ນສີດພົ່ນເພື່ອຕ້ານທານທີ່ແຂງແຮງ.
3. ຕີນທີ່ຮັບຮອງເອົາຈອກຕີນທີ່ສາມາດປັບໄດ້, ສະແດງການປັບຕົວທີ່ແຂງແຮງໃນການແປດິນ.
4. rollers galvanized ຮ້ອນແມ່ນປົກຫຸ້ມດ້ວຍທໍ່ທີ່ນໍາເຂົ້າອີຕາລີ, ປ້ອງກັນຮອຍຂີດຂ່ວນທີ່ເຮັດດ້ວຍຫນ້າດິນຍ້ອນການແຕກແຍກແລະຮັບປະກັນຄວາມແຕກແຍກ.
5. ຂັບສາຍແອວ elastic ໄດ້ເຮັດໃຫ້ມີສຽງດັງໃນລະຫວ່າງການປະຕິບັດງານ. ສາຍແອວທີ່ຍືດເຍື້ອມີຄວາມເຄັ່ງຕຶງສູງແລະມີຊີວິດການບໍລິການຍາວນານ.
6.BEth The Stoppers ແລະແຜ່ນຮອງແມ່ນເຮັດດ້ວຍກະເປົາທີ່ຫນາແຫນ້ນ, ແລະແຜ່ນສະຫນັບສະຫນູນແມ່ນເຮັດດ້ວຍແຜ່ນໃບທີ່ລຽບງ່າຍ, ສົ່ງຜົນໃຫ້ມີຄວາມຕ້ານທານແຮງດຶງດູດຕໍ່າ.
7.the ຄວາມຍາວຂອງຄວາມຍາວແລະການອອກແບບທີ່ມີປະສົມປະສານຫຼຸດຜ່ອນພື້ນທີ່ພື້ນເຮືອນ.
ການຄວບຄຸມ 8.AUTOMATIC ຊ່ວຍໃຫ້ມີການວັດແທກດ້ວຍຄວາມຖືກຕ້ອງສູງ, ມີປະສິດທິພາບສູງ, ແລະອັດຕາການລົ້ມເຫຼວຕໍ່າ.

9. ເສັ້ນທາງມືສອງຂອງອຸປະກອນຕໍາແຫນ່ງທີ່ຮັບຮອງເອົາລາງລົດໄຟ hiwin, ສະພາບຄວາມແມ່ນຍໍາສູງ, ແລະຊີວິດການບໍລິການຕໍ່າ. ລະບົບສາຍສົ່ງໃຊ້ເກຍແລະ rack ເພື່ອຄວາມໄວແລະຄວາມແມ່ນຍໍາສູງ. ການຈັດຕໍາແຫນ່ງຮັບຮອງເອົາເຄື່ອງຈັກ servo, ຮັບປະກັນຄວາມແມ່ນຍໍາ, ປະສິດທິພາບ, ຄວາມໄວ, ແຮງບິດສູງ, ແລະຂະຫນາດນ້ອຍ.

ສະຖານີວັດແທກທີ່ສະຫລາດປະສົມປະສານສ່ວນໃຫຍ່ແມ່ນໃຊ້ໃນການວັດແທກຄວາມຍາວຂອງ stacking, ຄວາມກວ້າງ, ແລະຄວາມຫນາຂອງແຕ່ລະຊຸດຂອງກະດານກ່ອນການຫຸ້ມຫໍ່. ມັນວັດແທກຄວາມຍາວກ່ອນ, ຫຼັງຈາກນັ້ນຄວາມກວ້າງ, ແລະຄວາມສູງສຸດທ້າຍ, ມີຄວາມໄວໄວ, ພື້ນທີ່ຊັ້ນນ້ອຍ, ແລະມີປະສິດຕິພາບສູງ. ມັນຮັບຮອງເອົາກອບໂປຼແກຼມອະລູມີນຽມກ້ວາງແລະຫນາ, ເຊິ່ງສະຫງ່າງາມແລະມີສະຖຽນລະພາບທີ່ດີເລີດ.

ເລກ Serial	ຊື່	ຄຸນນະສົມບັດ	ໂມດູນ

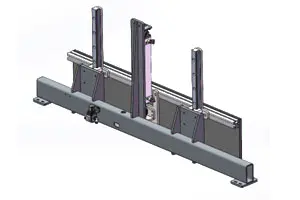

1	ການປະກອບທີ່ມີຄວາມຍາວທີ່ສາມາດເຄື່ອນຍ້າຍໄດ້	ເຄື່ອງຈັກ servo ທີ່ມີຄວາມແມ່ນຍໍາສູງສົ່ງຜົນກະທົບໂດຍຜ່ານການຜະລິດດາວເຄາະ, ສະຫນອງແຮງບິດສູງ, ມີສຽງດັງ, ແລະມີຄວາມຫມັ້ນຄົງ. ພະລັງງານແມ່ນຖືກສົ່ງຜ່ານທາງເພົາແລະເກຍ synchronous ເພື່ອຮັບຮູ້ການເຄື່ອນໄຫວຢ່າງໄວວາຂອງກົນໄກທັງຫມົດ, ເຮັດໃຫ້ປະສິດທິພາບດີຂື້ນ.

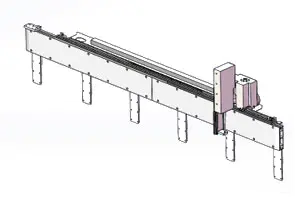

2	ການປະກອບແຜ່ນທີ່ມີການວັດແທກທີ່ມີຄວາມຍາວ	ສຸດທ້າຍນີ້ເຮັດຫນ້າທີ່ເປັນແຜ່ນອ້າງອິງວັດແທກ. ການກະທໍາທີ່ເປັນກະບອກສູບໂດຍມີລະຫັດທາງອາກາດສໍາລັບການຍົກຕັ້ງແລະບັນລຸການເຄື່ອນໄຫວຂອງເສັ້ນທີ່ວ່ອງໄວແລະຫມັ້ນຄົງໂດຍການຊ່ວຍເຫຼືອຂອງ Rails Guidity Precision Precision.

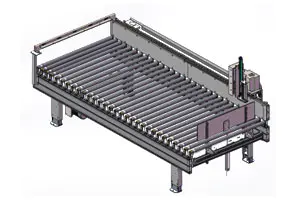

3	ການວັດແທກກອບ casciesor roller	rollers ຮັບຮອງເອົາ italian ທີ່ນໍາເຂົ້າໄປດ້ວຍຢາງທີ່ລຽບແລະສົດໃສແລະມີຄວາມແຕກຕ່າງສູງ, ຮັບປະກັນການຖ່າຍທອດແພກເກດຢ່າງແທ້ຈິງແລະຫຼຸດຜ່ອນຄວາມເປັນໄປໄດ້ຂອງການຂັດຂວາງການເລື່ອນລົງ. ພວກມັນຖືກສັກໂດຍການລະເບີດແລະສີດເຄືອບເພື່ອຮັບປະກັນຮູບລັກສະນະໂດຍລວມແລະຂອບທີ່ຍາກແຫນ້ນ.

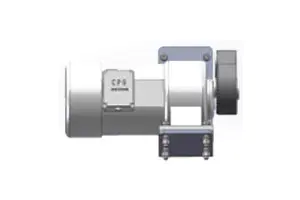

4	ເຄື່ອງຈັກມ້ວນ	ໃຊ້ເຄື່ອງຈັກຜະລິດທີ່ນໍາເຂົ້າສໍາລັບຄວາມທົນທານ. ພະລັງງານໄດ້ຖືກສົ່ງຕໍ່ໄປຫາ rollers ຜ່ານ synchronous pulleys ແລະສາຍແອວ synchronous.

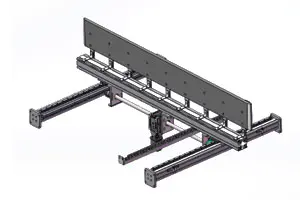

5	ພາກສ່ວນການວັດແທກການວັດແທກກົນໄກການວັດແທກພະລັງງານ	ລະບົບໄຟຟ້າອອກຕາມລວງນອນຮັບຮອງເອົາມໍເຕີ Servo ທີ່ມີຄວາມຕັ້ງໃຈສູງເຊິ່ງປະສົມປະສານກັບຄວາມເປັນຍໍາຂອງລະບົບການສົ່ງຕໍ່.

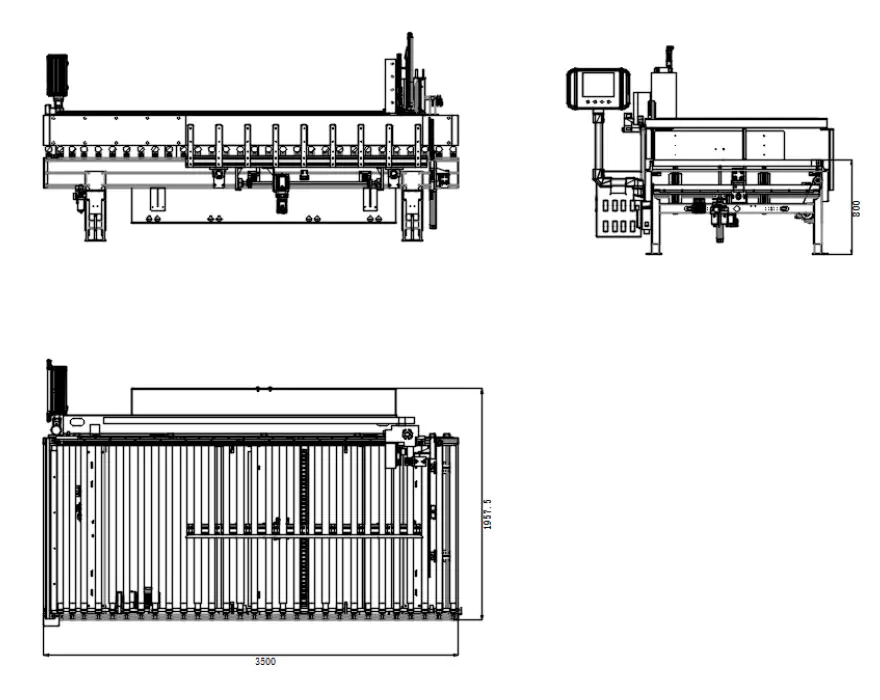

ຮູບແຕ້ມສາມມຸມມອງ
