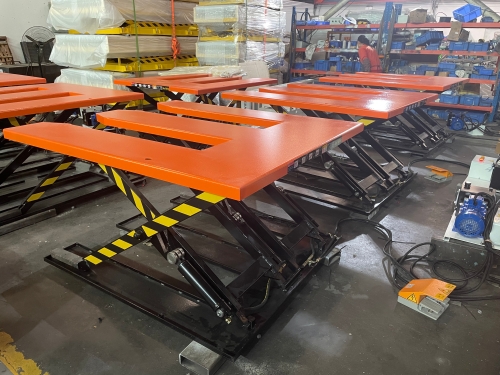

ຍົກ 3 ໂຕນ E-Type: ອຸປະກອນການຍົກແລະການໂອນທີ່ມີປະສິດທິພາບສູງສໍາລັບການເຊື່ອມຕໍ່ສາຍການຜະລິດວັດສະດຸຫນັກ

   ເຄື່ອງຍົກ E-type 3 ໂຕນແມ່ນອຸປະກອນຍົກໄຮໂດຼລິກທີ່ຖືກອອກແບບມາເປັນພິເສດສໍາລັບການຍົກແນວຕັ້ງແລະການເຊື່ອມຕໍ່ສະຖານີເຮັດວຽກຂອງວັດສະດຸຫນັກ. ມີຊື່ສໍາລັບໂຄງສ້າງຂອງເມັດທີ່ເປັນຮູ E-shaped, ມັນສ່ວນໃຫຍ່ແມ່ນເຫມາະສົມສໍາລັບການຈັດການແຜ່ນ, ຖັງ, pallets ແລະວັດສະດຸອື່ນໆພາຍໃນ 3 ໂຕນ. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະຖານະການເຊື່ອມຕໍ່ລະດັບຄວາມສູງຂອງສາຍການຜະລິດໃນອຸດສາຫະກໍາເຊັ່ນເຟີນີເຈີກະດານແລະການຂົນສົ່ງສາງ. ໂດຍສະເພາະ, ມັນແມ່ນເຫມາະສົມສໍາລັບການຈັບຄູ່ກັບອຸປະກອນການຍົກຍ້າຍທີ່ຫນັກຫນ່ວງເຊັ່ນ: gantry loading ແລະ unloading machines ເພື່ອສ້າງການເຊື່ອມຕໍ່ conveying ວັດສະດຸສາມມິຕິລະດັບຂອງ "ການຍົກຍ້າຍອອກຕາມລວງນອນ + ການຍົກຕັ້ງ".

  ໂຄງສ້າງຂອງການຍົກ 3 ໂຕນ E-type ແມ່ນສ້າງຂຶ້ນປະມານສາມຄວາມຕ້ອງການຫຼັກ: ຄວາມຫມັ້ນຄົງຂອງການໂຫຼດຫນັກ, ການປັບຕົວໂດຍບໍ່ມີການກໍ່ສ້າງ, ແລະການເຊື່ອມໂຍງທີ່ສະຫລາດ. ອົງປະກອບທັງຫມົດເຮັດວຽກຮ່ວມກັນເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ມີປະສິດທິພາບແລະປອດໄພຂອງອຸປະກອນ, ເຊິ່ງແບ່ງອອກໂດຍສະເພາະເປັນຫົກໂມດູນຫຼັກ:

1. E-Shaped Bearing Tabletop

  ໂຕະແມ່ນປຸງແຕ່ງດ້ວຍແຜ່ນເຫຼັກກາກບອນໜາ 6 ມມ, ຂະໜາດທົ່ວໄປ 2000x1450 ມມ. ຊ່ອງທາງທີ່ເປັນຮູແມ່ນສະຫງວນໄວ້ຢູ່ກາງ, ເຊິ່ງເຫມາະສົມສໍາລັບການເຂົ້າແລະອອກຂອງສ້ອມຂອງລົດບັນທຸກ pallet ຄູ່ມືແລະ forklift, ເຮັດໃຫ້ການໂຫຼດແລະ unloading ຢ່າງໄວວາຂອງວັດສະດຸໂດຍບໍ່ມີເຄື່ອງມືການໂອນເພີ່ມເຕີມ. ຂອບຂອງໂຕະໄດ້ຖືກປະຕິບັດດ້ວຍມາດຕະການຕ້ານການ skid ແລະຕ້ານການຫຼຸດລົງເພື່ອປ້ອງກັນບໍ່ໃຫ້ວັດສະດຸຈາກການເລື່ອນແລະເລື່ອນໃນລະຫວ່າງການຍົກ. ໃນຂະນະດຽວກັນ, ພື້ນຜິວແມ່ນເຄືອບຝຸ່ນເພື່ອປ້ອງກັນ rust, ປັບຕົວເຂົ້າກັບສະພາບການເຮັດວຽກທີ່ມີຄວາມຊຸ່ມຊື່ນໃນກອງປະຊຸມ.

2. ລະບົບຂັບໄຮໂດລິກ

  ປະກອບດ້ວຍ 6 ຊຸດຂອງກະບອກບົບໄຮໂດຼລິກ (ບາງແບບຮັບຮອງເອົາການລວມກັນຂອງ 3 ຂະຫນາດໃຫຍ່ແລະ 3 ກະບອກຂະຫນາດນ້ອຍ), ຈັບຄູ່ກັບສະຖານີສູບ 3kW ຈາກ Haojiesi ໃນ Foshan, Guangdong ຫຼືມໍເຕີຂັບ 2.2kW, ລະບົບສາມາດບັນລຸຄວາມກົດດັນສູງສຸດຂອງ 15MPa, ຮັບປະກັນການຍົກທີ່ຫມັ້ນຄົງພາຍໃຕ້ການໂຫຼດຫນັກ 3 ໂຕນ. ມັນຮັບຮອງເອົາທໍ່ນ້ໍາມັນທາດເຫຼັກສໍາລັບການສົ່ງນ້ໍາມັນໄຮໂດຼລິກ, ເຊິ່ງທົນທານຕໍ່ຄວາມກົດດັນສູງແລະການສວມໃສ່. ນອກຈາກນັ້ນ, ປ່ຽງລະບາຍຄວາມກົດດັນພາຍນອກໄດ້ຖືກຕິດຕັ້ງເພື່ອຄວບຄຸມຄວາມໄວທີ່ຫຼຸດລົງຢ່າງແນ່ນອນແລະບັນລຸການປົກປ້ອງ overload, ປ້ອງກັນຄວາມເສຍຫາຍຂອງອຸປະກອນເນື່ອງຈາກການໂຫຼດເກີນ.

3. Scissor Support Frame

  ແຂນສະຫນັບສະຫນຸນແມ່ນເຮັດດ້ວຍແຜ່ນເຫຼັກທີ່ມີຄວາມຫນາ 14 ມມ, ແລະກອບແມ່ນເຊື່ອມດ້ວຍເຫຼັກມຸມ 80 × 5 ມມ, ມີຄວາມເຂັ້ມແຂງໂດຍລວມທີ່ເຂັ້ມແຂງທີ່ສາມາດຕ້ານການຜິດປົກກະຕິຂອງຄວາມກົດດັນທີ່ເກີດຈາກການຍົກຄວາມຖີ່ສູງ. ໂຄງປະກອບການມີດຕັດ, ສົມທົບກັບ shafts ຕົ້ນຕໍແຂງ (ບາງແບບມີ shafts ຕົ້ນຕໍ 60 thickened) ແລະ bearings ແບບເຄື່ອນໄຫວ, ຮັບປະກັນການຍົກກ້ຽງໂດຍບໍ່ມີການ jamming. ລະດັບຄວາມສູງຕໍາ່ສຸດທີ່ສາມາດໄດ້ຮັບການຫຼຸດລົງເຖິງ 150mm ແລະຄວາມສູງສູງສຸດສາມາດຖືກຍົກຂຶ້ນມາເປັນ 950-980mm, ຕອບສະຫນອງຄວາມຕ້ອງການເຊື່ອມຕໍ່ຄວາມສູງຂອງສະຖານີເຮັດວຽກທີ່ແຕກຕ່າງກັນ.

4. ລະບົບຄວບຄຸມອັດສະລິຍະ

  ການຮັບຮອງເອົາ Delixi ການຄວບຄຸມໄຟຟ້າສໍາເລັດ, ມັນສະຫນັບສະຫນູນສາມຮູບແບບການດໍາເນີນງານ: ຄູ່ມື, ອັດຕະໂນມັດແລະຕີນ pedal. ຮູບແບບຄູ່ມືອະນຸຍາດໃຫ້ປັບລະດັບຄວາມສູງຕາມຄວາມຕ້ອງການ; ຮູບ​ແບບ pedal ຕີນ frees ມື​ສໍາ​ລັບ​ການ​ປະ​ສານ​ງານ​ສະ​ຖາ​ນີ​; ໂຫມດອັດຕະໂນມັດແມ່ນມີອຸປະກອນ infrared infrared, ເຊິ່ງສາມາດຮັບຮູ້ການຊົດເຊີຍຕໍາແຫນ່ງອັດສະລິຍະຂອງ "ເພີ່ມຂຶ້ນອັດຕະໂນມັດໂດຍຄວາມຫນາຂອງແຜ່ນຫນຶ່ງໃນເວລາທີ່ແຜ່ນໄດ້ຖືກເອົາໄປແລະຫຼຸດລົງອັດຕະໂນມັດໂດຍຄວາມຫນາແຜ່ນຫນຶ່ງໃນເວລາທີ່ວາງແຜ່ນ", ໂດຍບໍ່ມີການແຊກແຊງຄູ່ມືສໍາລັບການປັບຄວາມສູງ.

5. ອົງປະກອບປ້ອງກັນຕົວຊ່ວຍ

  ມີອຸປະກອນຕ້ານການ warping ແຜ່ນໄຟຟ້າເພື່ອປ້ອງກັນບໍ່ໃຫ້ shaft ພະລັງງານ warping ພາຍໃຕ້ການໂຫຼດຫນັກ. ໃນຂະນະດຽວກັນ, ມັນໄດ້ຖືກສະຫນອງໃຫ້ກັບປຸ່ມຢຸດສຸກເສີນແລະໂມດູນປຸກ overload. ບາງຕົວແບບໄດ້ຖືກຕິດຕັ້ງເພີ່ມເຕີມດ້ວຍກອງ toe ໄຟຟ້າເພື່ອຫຼີກເວັ້ນການປະຕິບັດການ pinching ໃນລະຫວ່າງການຍົກ, ປະຕິບັດຕາມຂໍ້ກໍານົດດ້ານຄວາມປອດໄພຂອງອຸດສາຫະກໍາ.

6. ພື້ນຖານ ແລະ ໂຄງສ້າງການຕິດຕັ້ງ

  ເຄື່ອງຈັກທັງຫມົດຮັບຮອງເອົາການອອກແບບທີ່ບໍ່ມີຂຸມ, ແລະຕີນຕ້ານການ skid ຢູ່ທາງລຸ່ມສາມາດປັບລະດັບ, ກໍາຈັດຄວາມຕ້ອງການຂອງການກໍ່ສ້າງທີ່ທໍາລາຍໃນຊັ້ນກອງປະຊຸມ. ດ້ວຍນ້ໍາຫນັກຕົນເອງປະມານ 530kg, ມັນສາມາດຖືກວາງໂດຍກົງໃສ່ພື້ນທີ່ຮາບພຽງເພື່ອໃຊ້, ປັບຕົວກັບການປ່ຽນແປງຢ່າງໄວວາຂອງສາຍການຜະລິດທີ່ມີຢູ່.

1. ຫຼັກຂໍ້ໄດ້ປຽບຂອງອຸປະກອນ

• ການປັບຕົວແບບບໍ່ມີການກໍ່ສ້າງ:ບໍ່ມີການຝັງຂຸມແມ່ນຈໍາເປັນ, ແລະມັນສາມາດຖືກນໍາໃຊ້ທັນທີຫຼັງຈາກບັນຈຸເຂົ້າຮຽນ, ຫຼຸດລົງຢ່າງຫຼວງຫຼາຍທີ່ໃຊ້ເວລາແລະຄ່າໃຊ້ຈ່າຍຂອງການຫັນປ່ຽນສາຍການຜະລິດ, ໂດຍສະເພາະແມ່ນເຫມາະສົມສໍາລັບການຍົກລະດັບສາຍການຜະລິດຂອງວິສາຫະກິດຂະຫນາດນ້ອຍແລະຂະຫນາດກາງ.
• ປະສິດທິພາບການໂຫຼດໜັກ:ການໂຫຼດທີ່ມີການຈັດອັນດັບ 3 ໂຕນສາມາດໂອນແຜ່ນທັງຫມົດໃນເວລາດຽວ, ເຊິ່ງມີປະສິດທິພາບຫຼາຍກ່ວາການຈັດການ batch ຄູ່ມືແບບດັ້ງເດີມ 4-6 ເທົ່າ, ແລະການຍົກແມ່ນມີຄວາມຫມັ້ນຄົງໂດຍບໍ່ມີຄວາມເສຍຫາຍຂອງວັດສະດຸ.
• ການເຊື່ອມໂຍງອັດສະລິຍະ: ການທໍາງານການຊົດເຊີຍຕໍາແຫນ່ງອັດຕະໂນມັດ infrared ສາມາດເຊື່ອມຕໍ່ seamlessly ກັບ blanking workstation ຂອງ gantry loading ແລະ unloading machine, realizing ການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງຂອງ "gantry blanking - ຍົກລະດັບອັດຕະໂນມັດ - ການໂຫຼດຂະບວນການຕໍ່ມາ", ຫຼຸດຜ່ອນເວລາລໍຖ້າ workstation.
• ຄວາມເຂົ້າກັນໄດ້ຫຼາຍເຄື່ອງມື:ຕາຕະລາງ E-shaped ແມ່ນເຫມາະສົມສໍາລັບອຸປະກອນການຍົກຍ້າຍຕ່າງໆເຊັ່ນ: ລົດບັນທຸກ pallet ຄູ່ມື, forklifts ແລະ roller ສາຍ, ແລະສາມາດ flexible embedded ເຂົ້າໄປໃນປະເພດທີ່ແຕກຕ່າງກັນຂອງການເຊື່ອມຕໍ່ການຜະລິດ.


2. ການປະສານງານຂອງສາຍການຜະລິດກັບເຄື່ອງຈັກ gantry Loading ແລະ Unloading

  ໃນສາຍການຜະລິດເຄື່ອງເຟີນີເຈີອັດຕະໂນມັດກະດານ, ເຄື່ອງຍົກ 3 ໂຕນ E-type ມັກຈະເຮັດຫນ້າທີ່ເປັນບ່ອນເກັບຮັກສາວັດສະດຸແລະຄວາມສູງເຊື່ອມຕໍ່ຂອງເຄື່ອງ gantry loading ແລະ unloading machine:

• ເຄື່ອງໂຫຼດ ແລະ ຂົນສົ່ງ gantry ໂອນແຜ່ນຕັດໄປໃສ່ໂຕະຂອງເຄື່ອງຍົກ E-type;
• ການຍົກອັດຕະໂນມັດປັບຄວາມສູງທີ່ເຫມາະສົມຕາມຄວາມສູງຂອງສະຖານີເຮັດວຽກເຄື່ອງ banding ຂອບ;
• ເຄື່ອງ pusher ທີ່ມີຄວາມຍືດຫຍຸ່ນຂອງເຄື່ອງ banding ແຂບໄດ້ໂດຍກົງ grabs ແຜ່ນຈາກ tabletop ຍົກສໍາລັບການໃຫ້ອາຫານ, ໂດຍບໍ່ມີການໂອນຄູ່ມືແລະການປັບລະດັບຄວາມສູງຕະຫຼອດຂະບວນການ, realizing seamless ການເຊື່ອມຕໍ່ລະຫວ່າງຂະບວນການຕັດແລະແຖບແຂບ, ແລະຄວາມສາມາດໃນການຜະລິດແບບເລື່ອນດຽວສາມາດເພີ່ມຂຶ້ນຫຼາຍກ່ວາ 20%.
